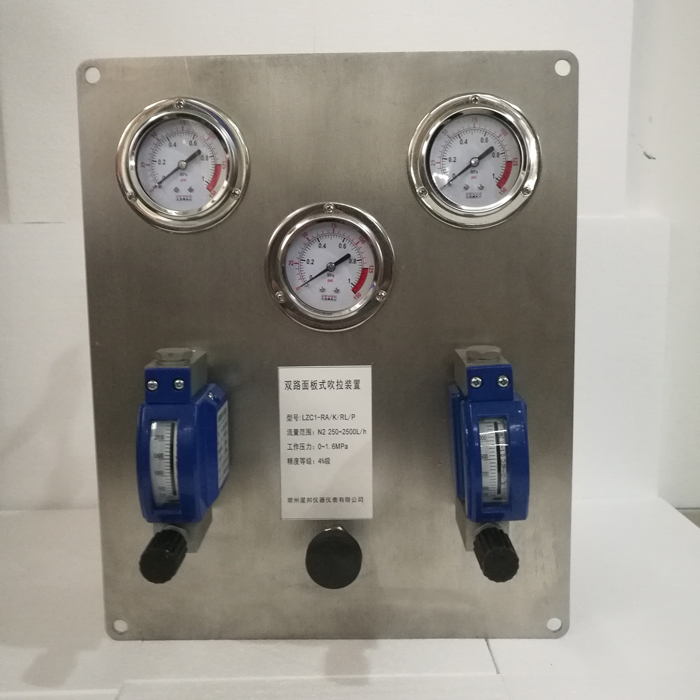

概述

吹扫装置是采用金属管浮子流量计或玻璃转子流量计与恒流阀配合，构成流量吹扫装置实现流量测量并确保流量恒定输出。

由于浮子流量计安全可靠，测量精确稳定的特点，因此，该系列吹气装置流量计对于入口或出口压力变化时，能够确保流量恒定输出，可以广泛应用于石油炼制、化工、乙烯、化肥、钢铁、化纤纺织等行业变送器的吹扫、差压法液位测量等过程控制中。

该系列产品的设计结构完全满足工业控制的要求，安装适用条件完全符合仪表测量技术的要求。

工作原理

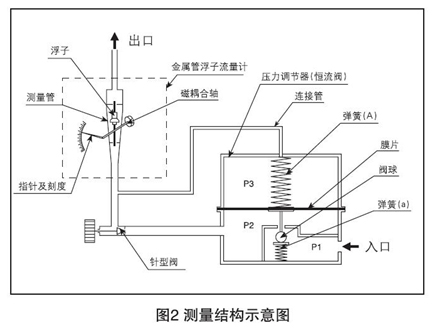

根据测量结构示意图（以恒定入口压力为例）可以看出：

弹性膜片受到向上的作用力为：P2A+P1a .............（1）

弹性膜片受到向上的作用力为：P3A+P2a+F .............（2）

在压力处于平衡状态时，即：（1）=（2）时 P2A+P1a=P3A+P2a+F.........（3）

作为压力调节器膜片的差压P2-P3，我们可以得到以下的等式：P2-P3=F/A-a/A（P1-P2）........（4）

由于a C（恒定值）=P2-P3

当测量介质是不可以压缩的液体时，RE压力调节器可以适用出口压力变化。对于（4）式中，由于P1是恒定的，P3是变化的，因此，P3变为：P3+ΔP，P2变为：P2+ΔP

所以：C（恒定值）=P2-P3

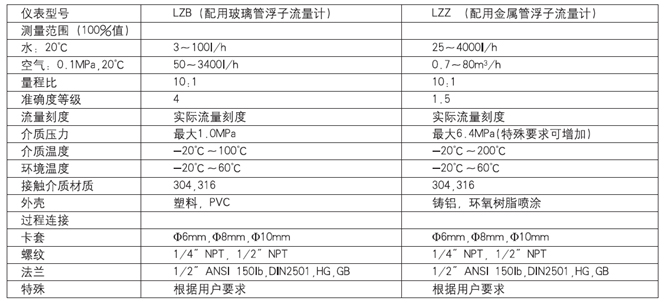

特点

•单路，双路，多路形式（可选）

•单表安装，面板安装，柜式安装（可选）

•1/4"NPT，卡套，螺纹，法兰连接（可选）

•6mm，8mm，10mm，15mm，25mm管路

•开关信号输出，4-20mA信号输出（可选）

•金属结构，简单，坚固，美观

•可以测量过程温度低于200℃

•可以测量过程压力低于6.4MPa

•流量，压力（可选）现场指示

•采用本公司LZ系列浮子流量计

•可选配精密微型针型阀，方便，灵活，便于现场流量调节

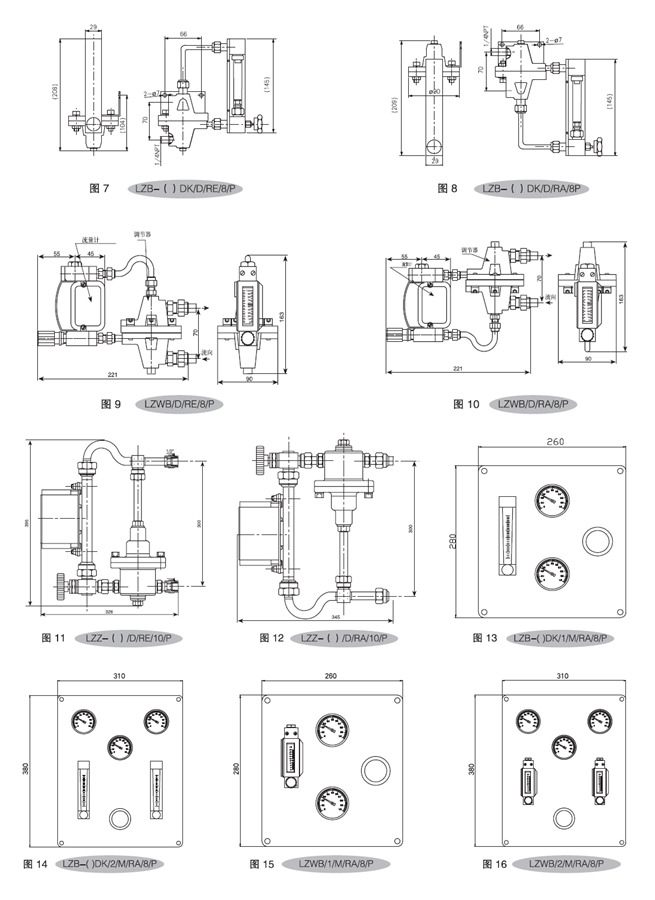

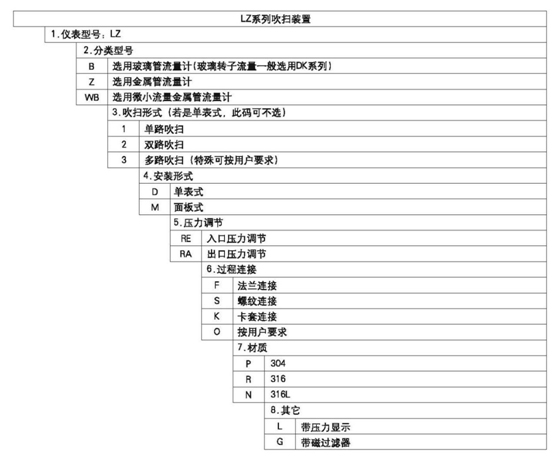

安装注意事项

请选择适合的位置安装流量吹扫装置，以确保流量计吹扫装置调试，清洗，拆洗方便。

由于吹扫装置浮子流量计上安装磁耦合传递系统，因此要确保其他工作设备产生的干扰磁场不影响流量计的测量结果。

安装时，要确保流量吹扫装置稳定，应在适当的位置加固定支架。

安装尺寸，不能超过给定尺寸太多或太少，以避免拉伸和压缩力作用在吹扫装置上。

当液体介质内含有铁磁微粒时，一定要在仪表前将磁性颗粒过滤掉。

一定要确保介质的流量与吹扫装置要求的方向相同，在安装仪表时，要把微调针阀全部关闭。

投运前请将管道排空，吹扫干净，以免产生冲击作用，应缓慢打开阀门调整到工作压力，应通过调整阀门的开度改变流量，防止浮子被冲击，从而损坏测量部件。
